Cấu hình Controller MobiEyes
B2.05 — Cấu Hình Controller
Section titled “B2.05 — Cấu Hình Controller”1. Cấu Hình LAN Bridge (CF-IP) — Bằng System Commander
Section titled “1. Cấu Hình LAN Bridge (CF-IP) — Bằng System Commander”Phần mềm: System Commander (CommandFusion)
Section titled “Phần mềm: System Commander (CommandFusion)”Kết nối

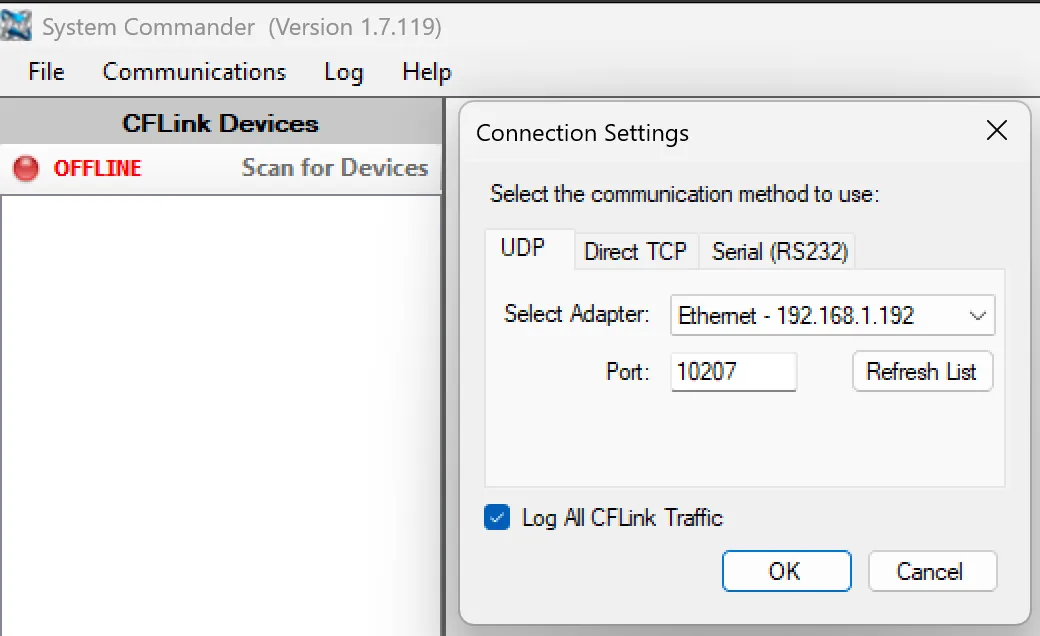

Section titled “Kết nối”- Kết nối laptop và LAN Bridge cùng mạng LAN (Ethernet).
- Mở System Commander → quét mạng → phát hiện LAN Bridge.

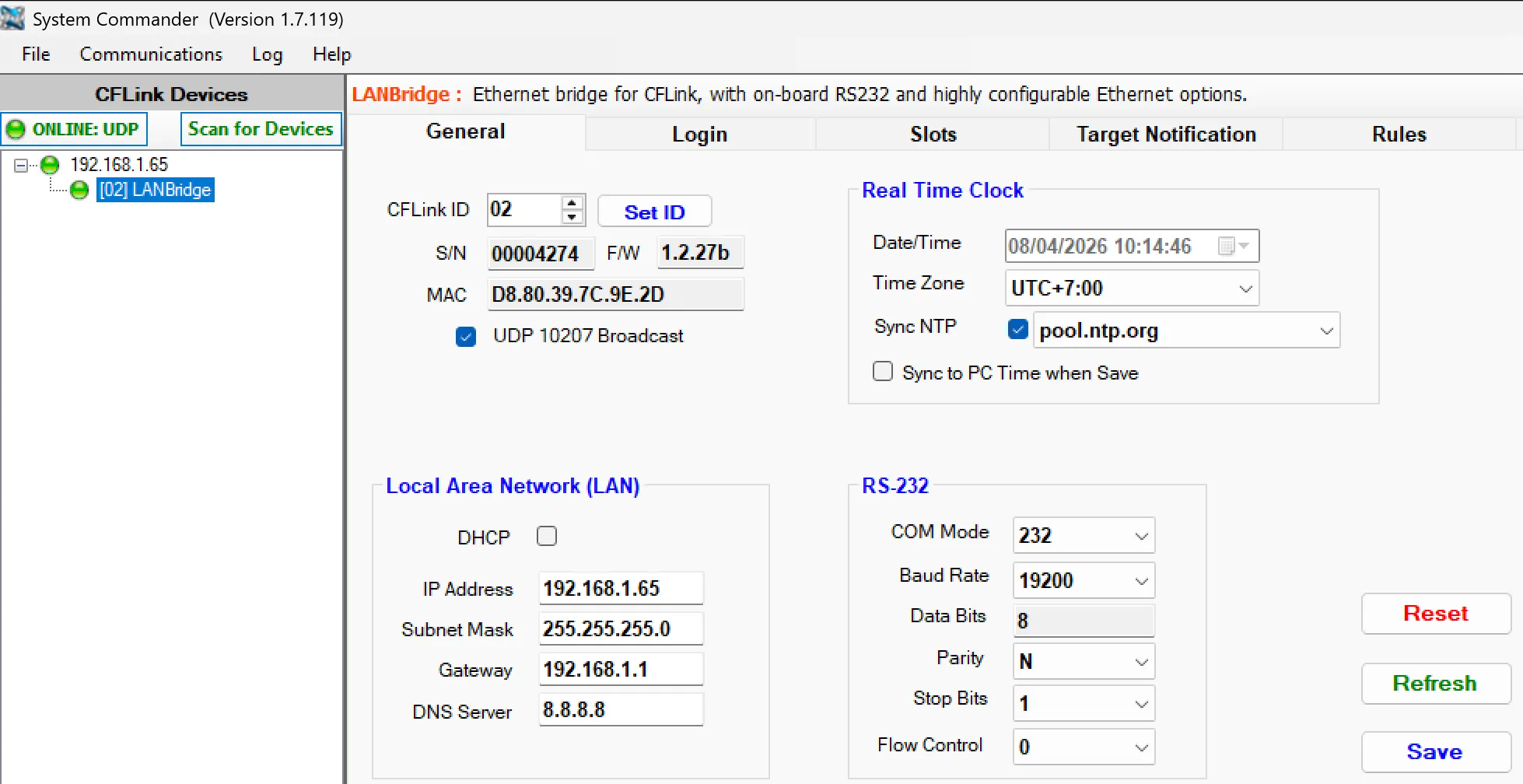

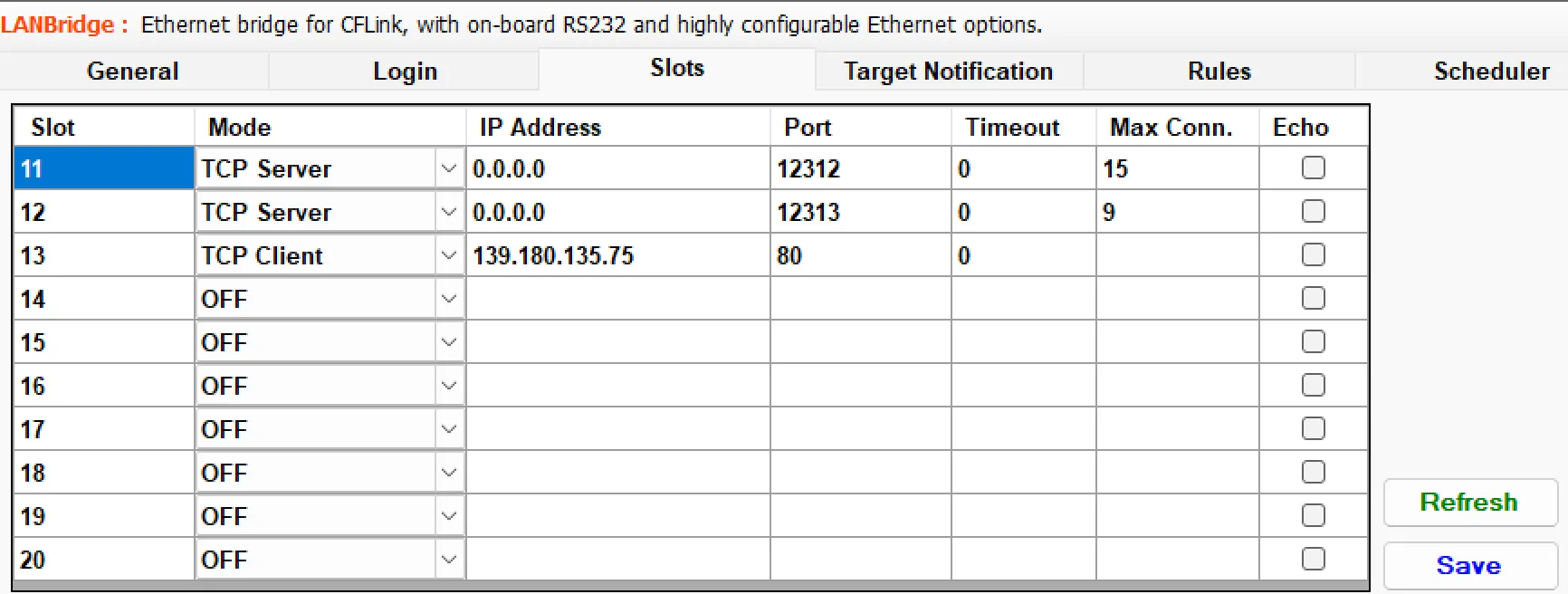

Thiết lập cần cấu hình
Section titled “Thiết lập cần cấu hình”| Hạng mục | Chi tiết |
|---|---|
| IP Address | Gán IP tĩnh theo quy hoạch VLAN Smart Home (vd: 192.168.10.201) |
| DHCP | Tắt DHCP trên LAN Bridge — dùng IP tĩnh |
| Date/Time | Thiết lập thời gian thực (real-time clock) — quan trọng cho Scheduler |

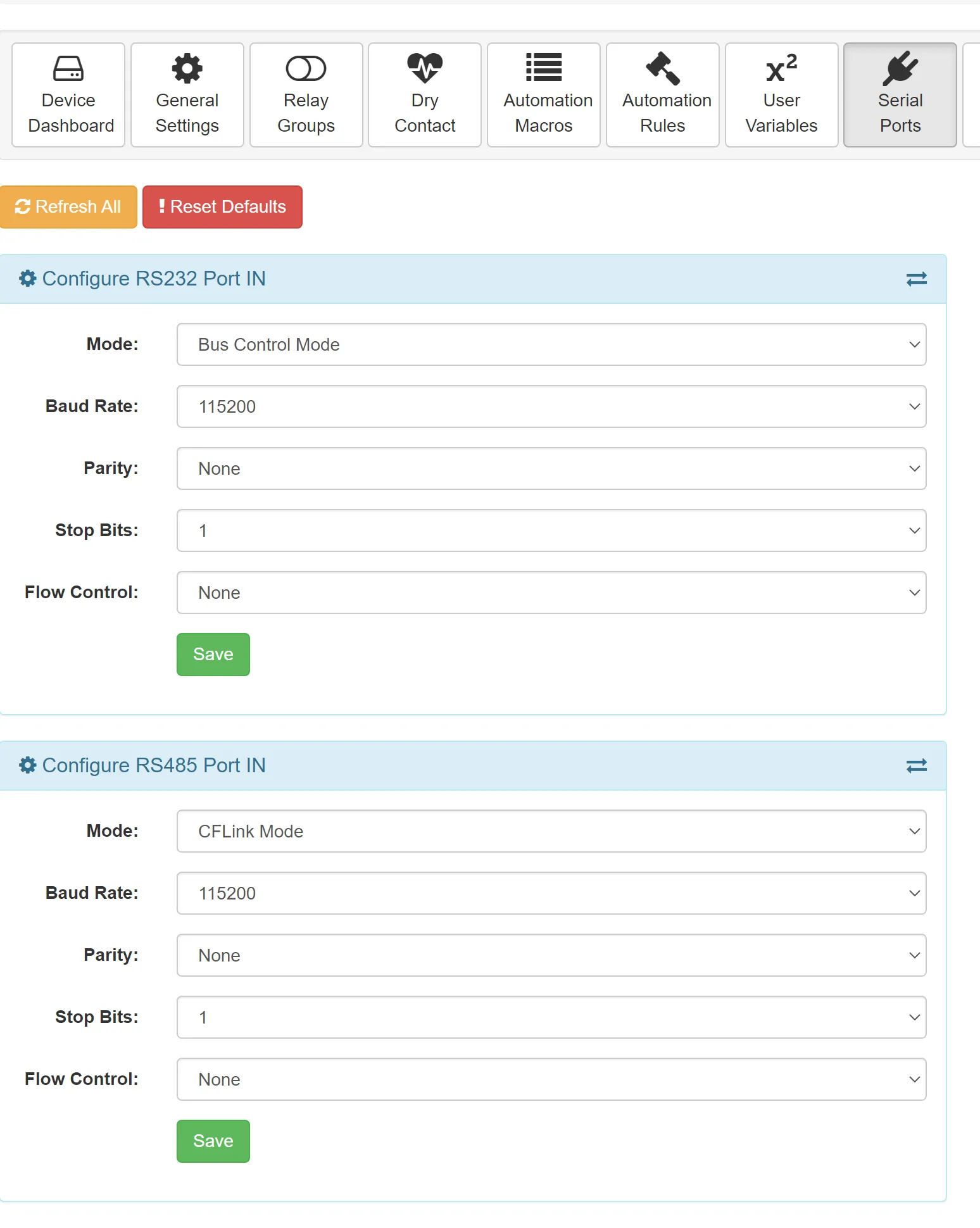

| COM Mode | Chọn chế độ giao tiếp CFLink |
| Baud Rate | Thiết lập Baud Rate phù hợp (mặc định theo hãng) |

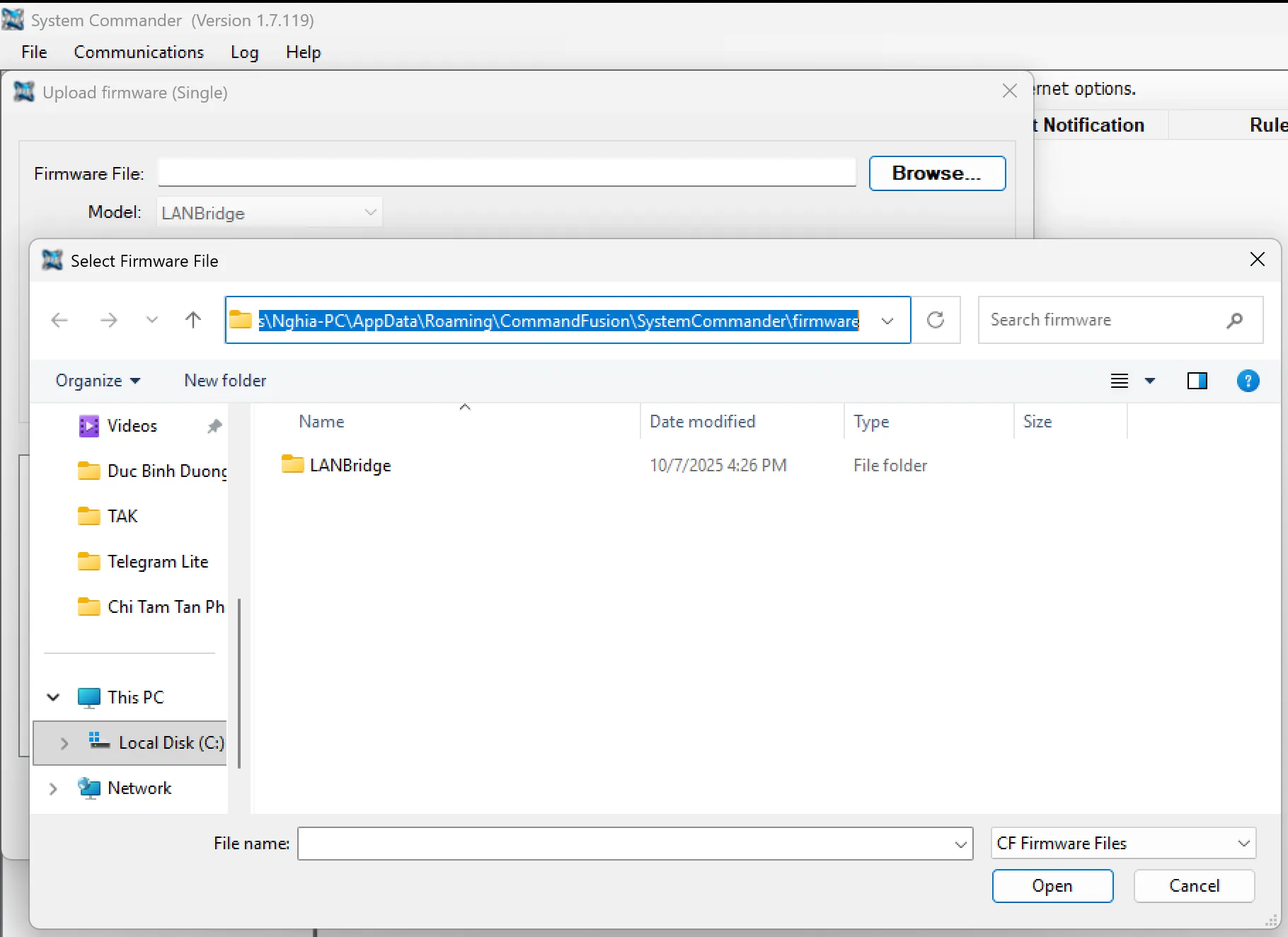

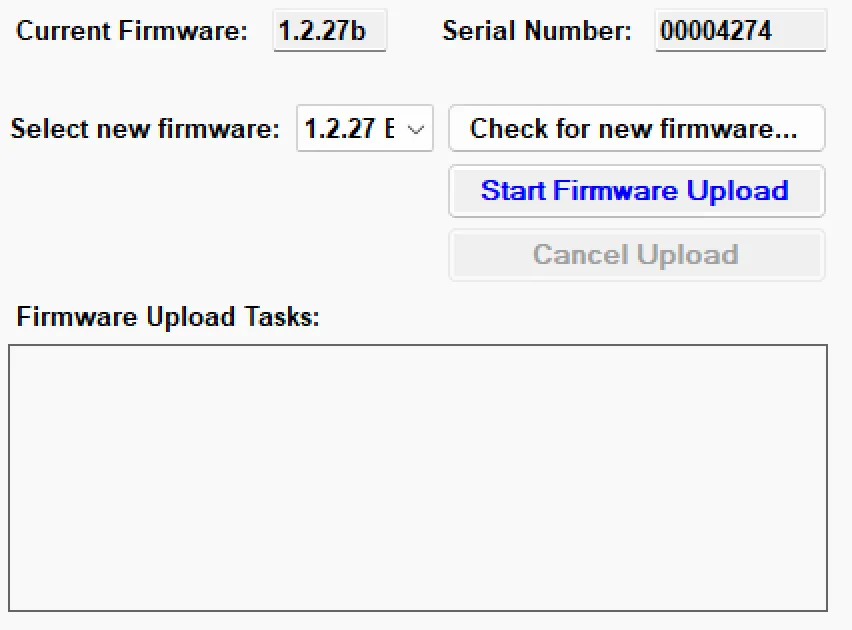

| Firmware | Kiểm tra và cập nhật firmware phiên bản mới nhất |
Kiểm tra sau cấu hình
Section titled “Kiểm tra sau cấu hình”- Ping IP LAN Bridge từ laptop → OK.
- System Commander thấy LAN Bridge → OK.
- Date/Time chính xác (ảnh hưởng Scheduler).
- LAN Bridge quét thấy tất cả Board trên CFLink Bus.
2. Cấu Hình DIN-RY8-N — Bằng DIN-RY Config Tool
Section titled “2. Cấu Hình DIN-RY8-N — Bằng DIN-RY Config Tool”Phần mềm: DIN-RY Config Tool (CommandFusion)
Section titled “Phần mềm: DIN-RY Config Tool (CommandFusion)”Kết nối
Section titled “Kết nối”- Kết nối qua IP và Port (qua LAN Bridge) hoặc trực tiếp.
- Mở DIN-RY Config Tool → nhập IP + Port → kết nối.
Thiết lập cần cấu hình
Section titled “Thiết lập cần cấu hình”| Hạng mục | Chi tiết |
|---|---|
| Board ID | Gán ID cho mỗi bo: Board 01, 21, 22, 23… (phải duy nhất) |

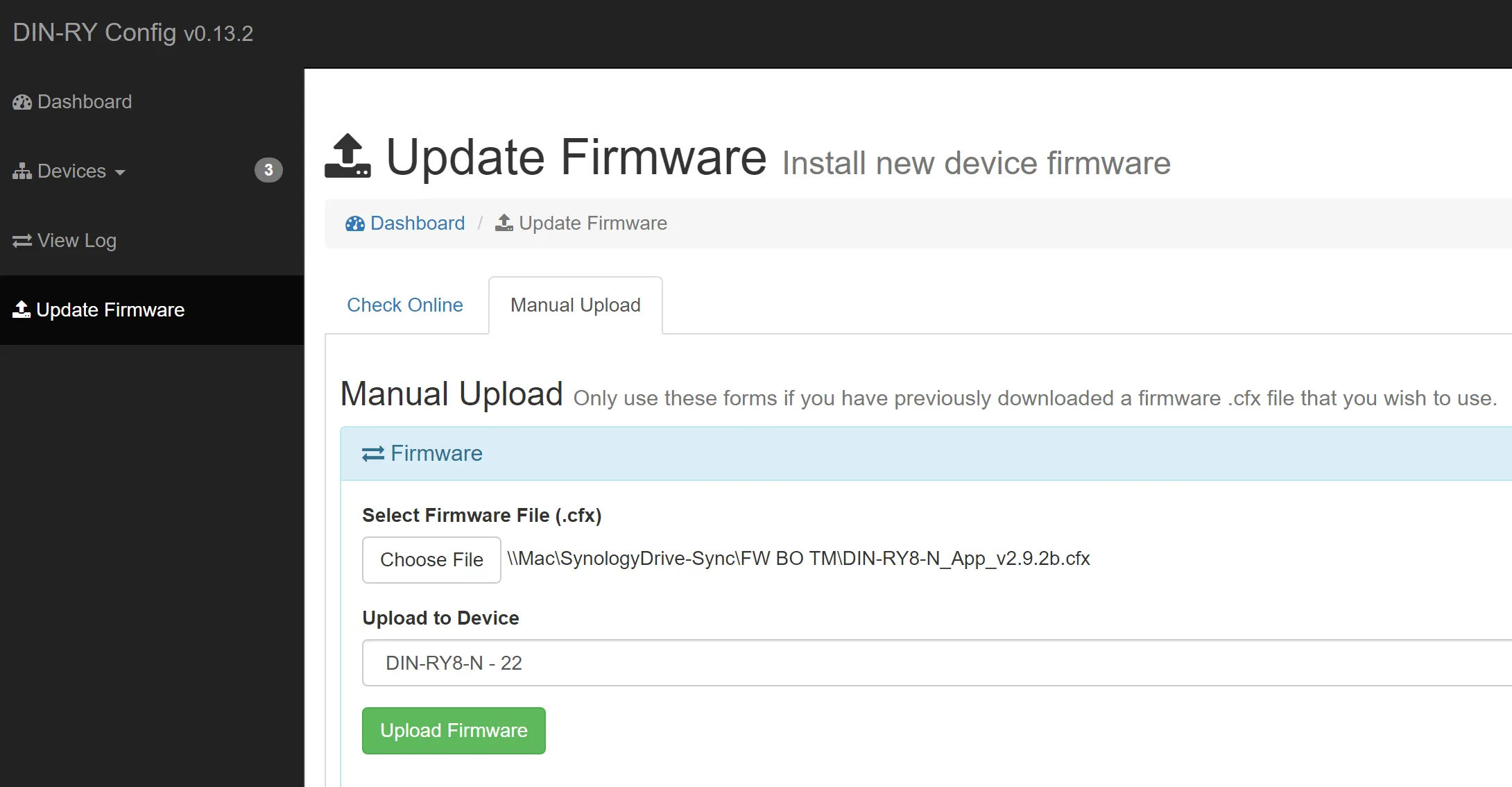

| Firmware | Update firmware bo lên phiên bản mới nhất |
| Relay Parameters | Thiết lập thông số relay (nếu cần: toggle mode, momentary, latching) |
| Input Parameters | Cấu hình loại input (NO/NC, debounce time) |

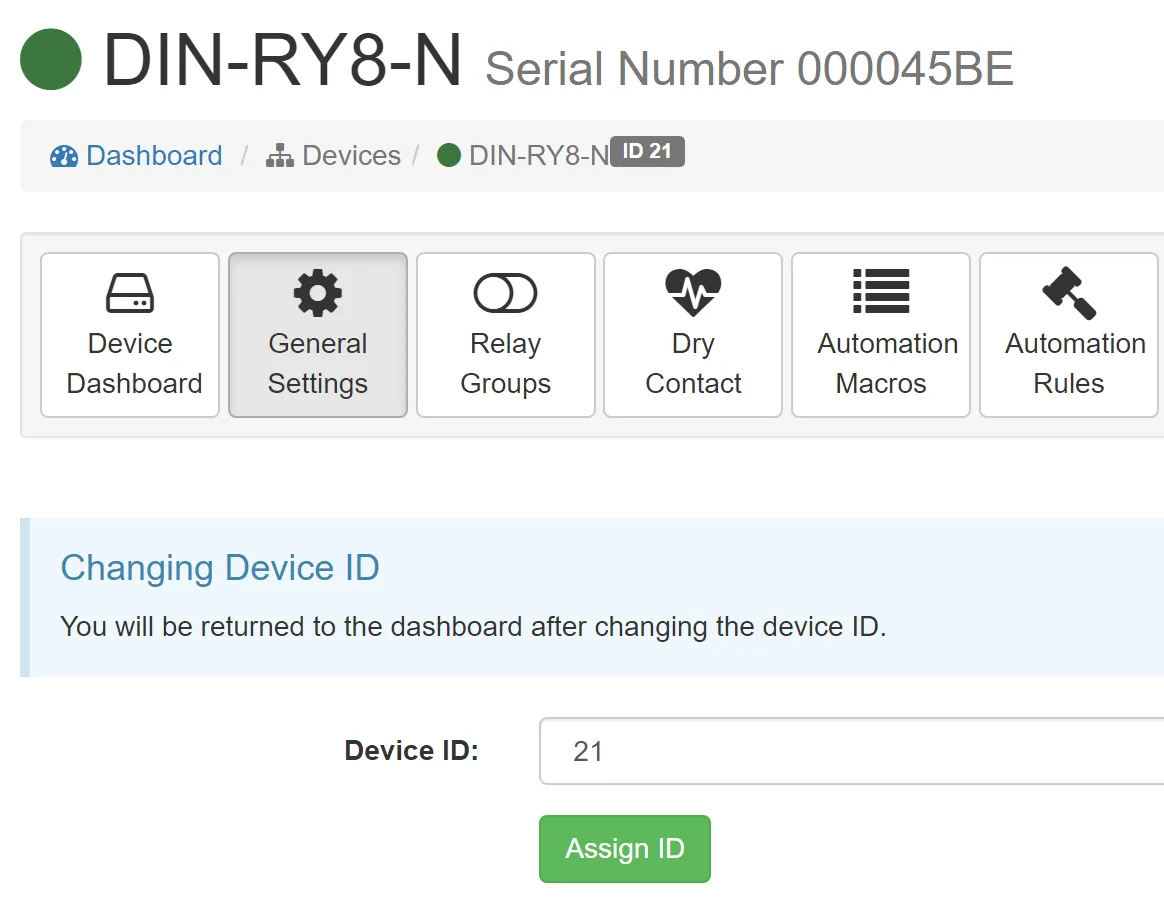

Quy trình gán Board ID
Section titled “Quy trình gán Board ID”- Kết nối 1 bo tại một thời điểm (tháo các bo khác khỏi bus tạm thời).
- Mở DIN-RY Config Tool → gán ID (vd: Board 21).
- Lưu → ngắt bo → kết nối bo tiếp theo → gán ID khác.
- Sau khi gán xong tất cả → nối lại toàn bộ bus.
- Kiểm tra: System Commander quét thấy đầy đủ board.
3. Backup Cấu Hình
Section titled “3. Backup Cấu Hình”- LUÔN backup sau khi hoàn thành cấu hình.
- Lưu file cấu hình LAN Bridge + DIN-RY vào thư mục dự án + USB.
- Đặt tên:
config_[ten_du_an]_LANBridge_[ngay].cfg - Ghi nhận: Danh sách Board ID + IP + cấu hình vào biên bản bàn giao.
